El SVD DE A&K

por Mk23

























El modelo de A&K SVD es una de las pocas replicas low cost que igualan e incluso superan en algunos puntos al modelo que están copiando y es que parece mentira que esos grandes fallos que hacían que los Atoz y los King Arms tuvieran una vida tan corta ,en un rifle que vale una cuarta parte se hayan solucionado con tanta facilidad ..fallos que eran tan evidentes que parecía cosa de pereza no haberlos subsanado.

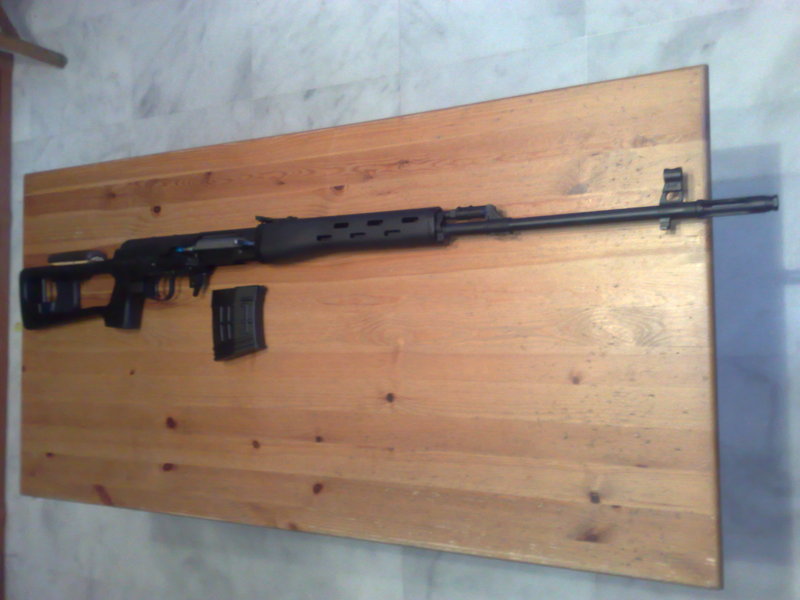

Este es el SVD de A&K mas ligero, y con peores acabados externos que sus hermanos mayores.



pero que esconde unos internos mucho mejor planteados.

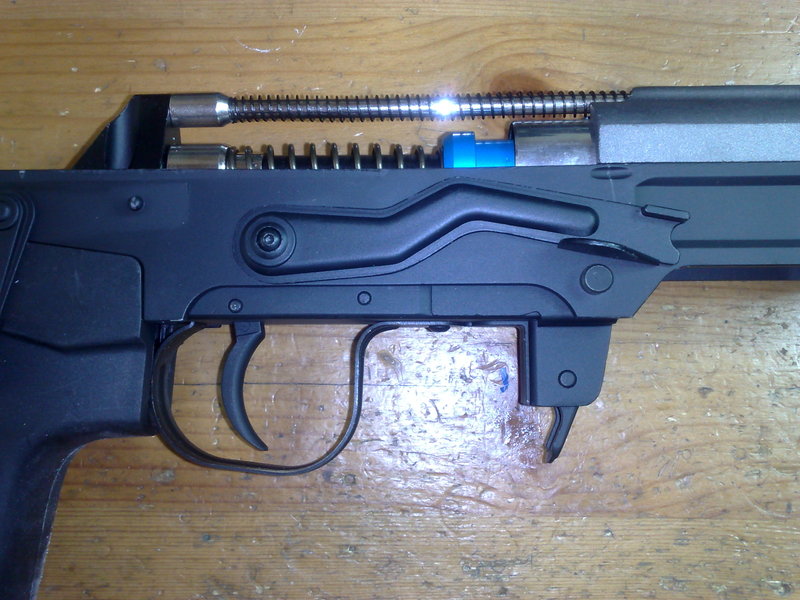

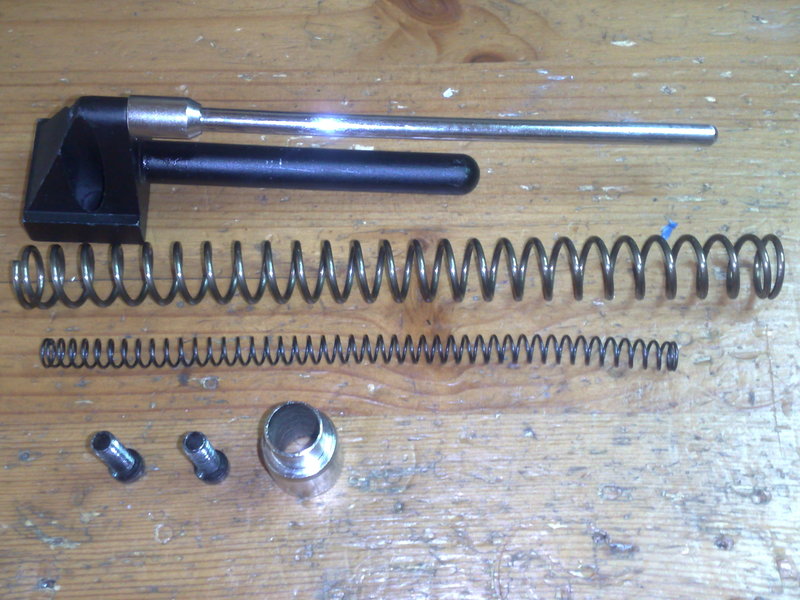

El muelle de casa ofrece entre 450/480 fps y se presenta montado sobre un soporte metálico anclado al recibidor por dos tornillos Allen y con un casquillo guía de aluminio además del muelle recuperador ubicado en la parte superior del soporte.





Los agujeros de anclaje de la culata comparten el mismo esquema que en el King Arms dos traseros y uno mas adelantado lo que evita posibles holguras

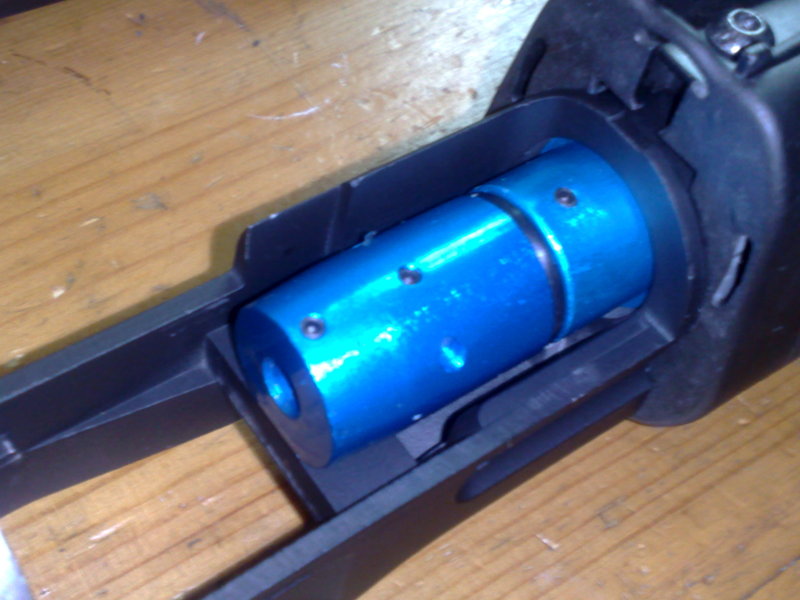

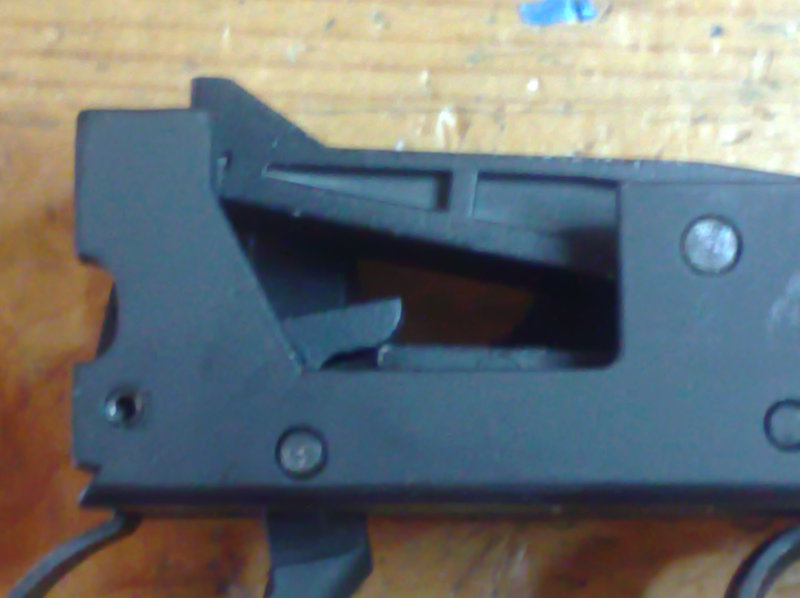

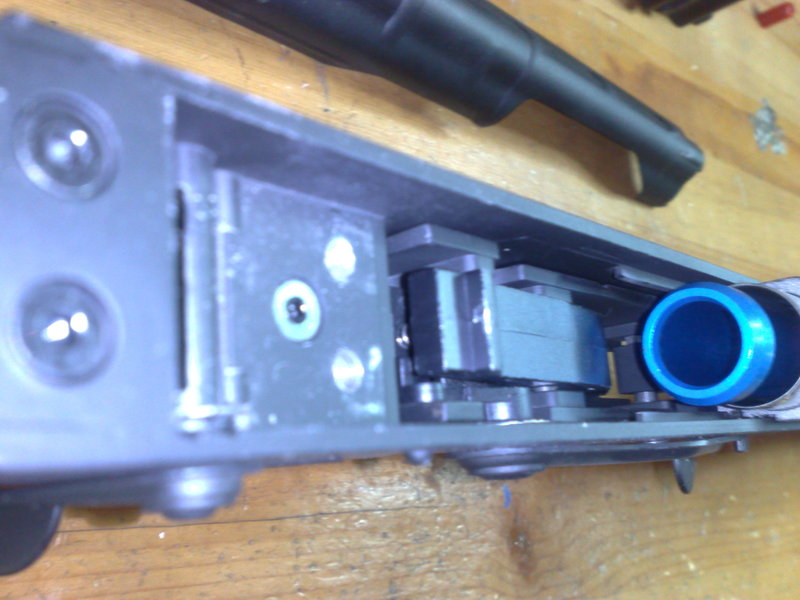

Hache podemos ver que la disposición del pistón y los sears del cajón de mecanismos es una copia exacta de los modelos a los que copia, pero si observamos mas de cerca ya podemos apreciar que el pistón sobresale mas del cilindro que en los Atoz y King Arms esto es un acierto.

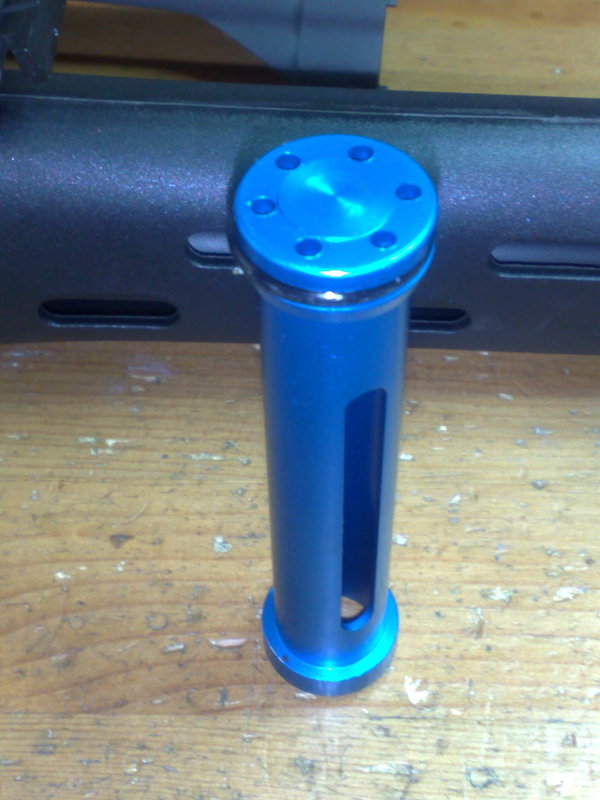

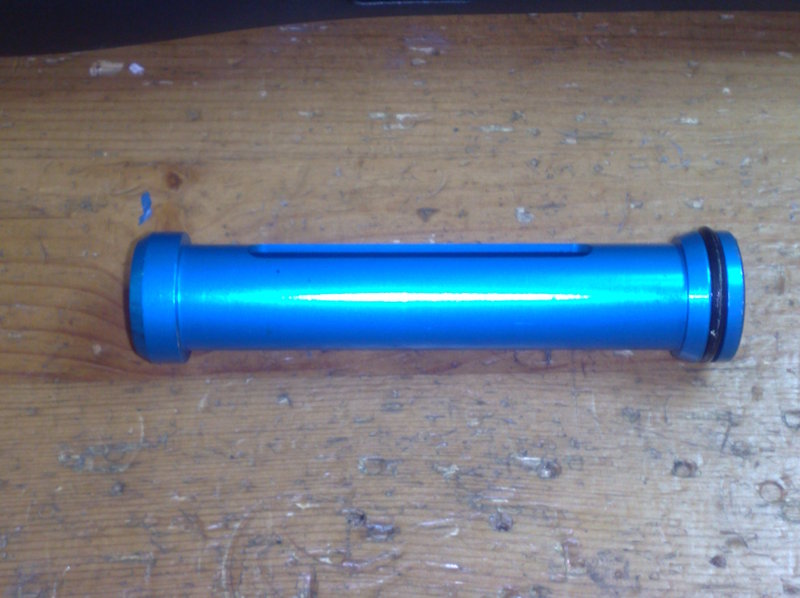

El pistón es una de las piezas en las que se ha mejorado el diseño de la replica respecto de sus rivales y es que al hacer mas largo el pistón , el recorrido del cierre hasta quedar enganchado en el sear Serra menor siendo sensiblemente mas suave al cargar la replica. Reducir el recorrido inevitablemente supone reducir la presión del muelle , pero en el A&k el problema se ha solucionado haciendo que la cabeza de pistón este ventilada y eso le permite comprimir mejor aun siendo mas corto el recorrido.






Vamos a entrar de lleno con el análisis del conjunto de cierre haciendo especial mención de cada elemento , puesto que es hache donde mas se ha mejorado el aspecto técnico de la replica.

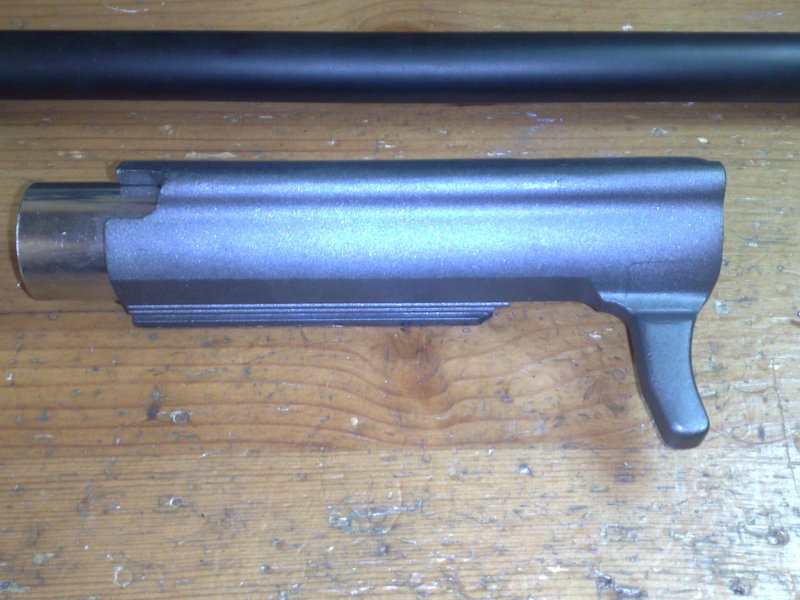

El cierre esta diseñado en una aleación (no conozco su composición exacta ) mas blanda que en los cierres del Atoz y King Arms , y la palanca de montar es mas fina. El diseño externo es una copia fiel de sus homólogos.

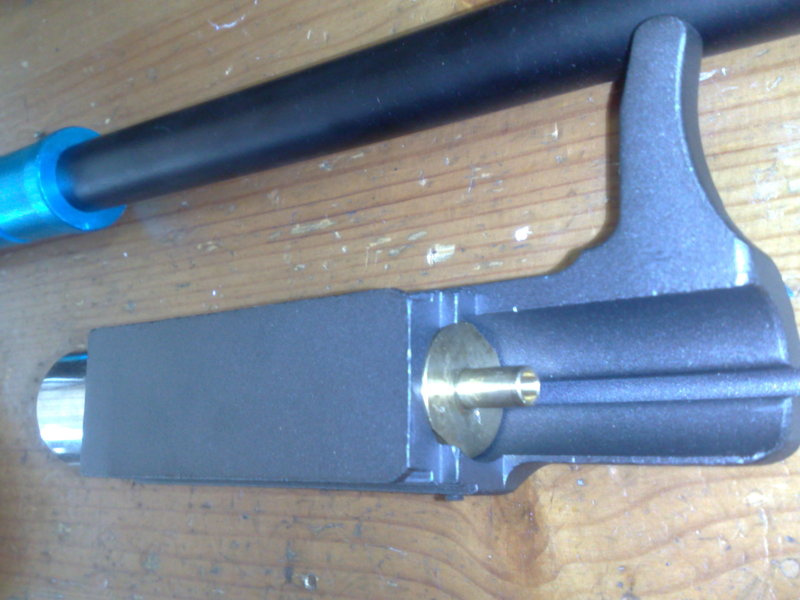

Sin embargo el nozzle esta perfectamente centrado con respecto al eje del cierre y eso es algo poco usual ....Me explico, el cilindro de los Atoz y los King Arms están diseñados de forma que la cabeza de cilindro y el cilindro en si encajan por presión, cuando se aprieta el tornillo allen que lo ubica en su posición final en el cierre este tornillo aprieta justo en la unión de estas dos piezas y tiende a girar la trayectoria del nozzle..este es uno de los principales fallos en los Atoz y King Arms que degeneraban en problemas de desgaste de la cámara del hop up. Sin embargo en este modelo el nozzle esta justo en el centro.

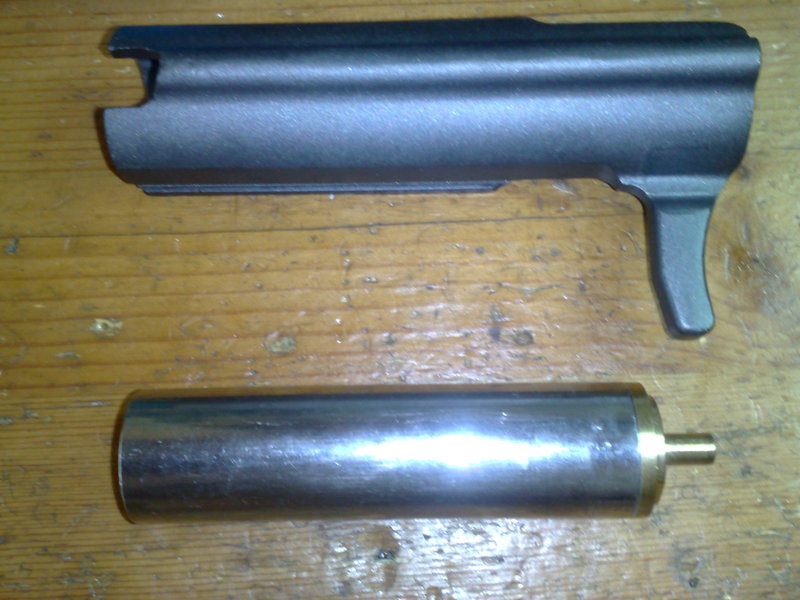

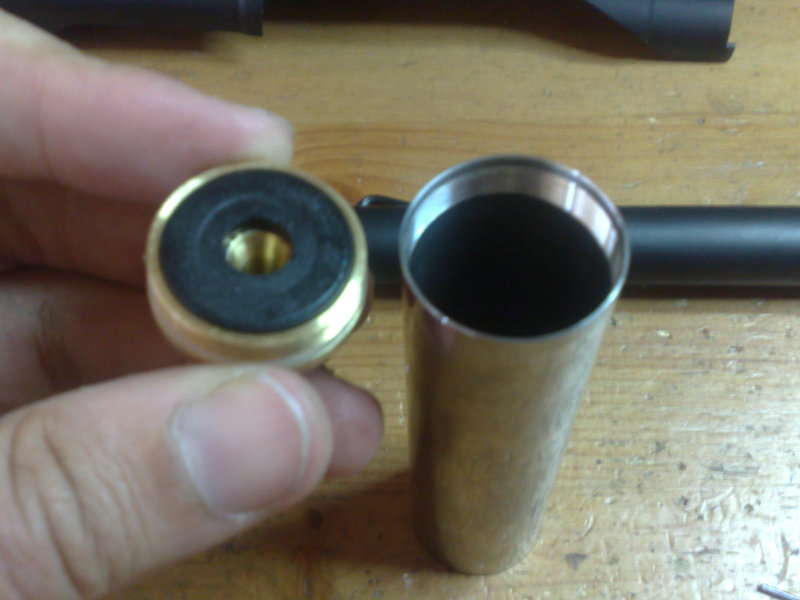

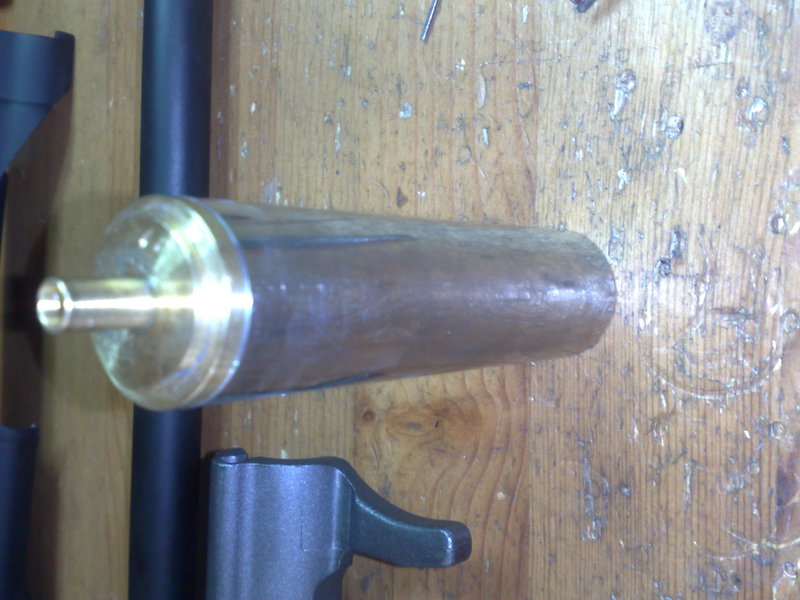

A priori una vez sacamos el cilindro parece que el sistema usado es el mismo, dos piezas encajadas a presión.




Nada mas lejos de la realidad....hache esta la explicación. Por fin alguien diseña un conjunto de cilindro con una cabeza roscada que ni pierde presión , ni queda torcida con respecto al eje del cierre...de pura lógica .




Pasemos al hop up chamber en el que también vamos a encontrar mas diferencias.

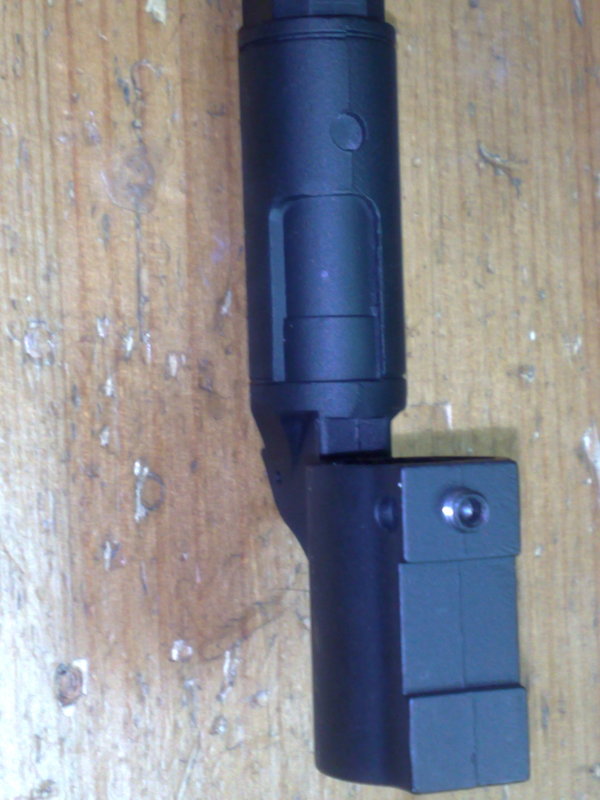

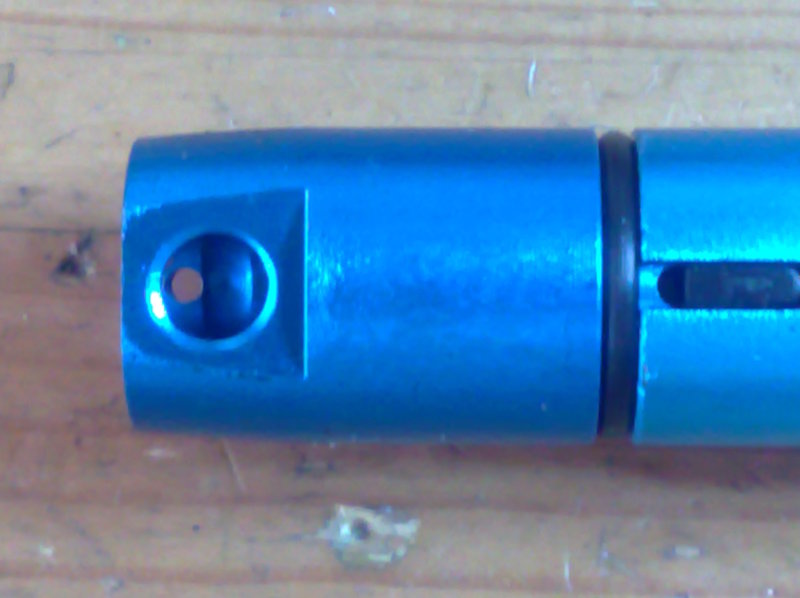

Aprendiendo de los fallos del Atoz con la cámara del hop up, A&K a tenido a bien incorporar un sistema que evite que las bbs se salgan hacia el cierre en caso de que el nozzle por cualquier motivo termine socavando la entrada que tiene en la parte trasera de la cámara . cuando esto pasaba en el Atoz jugar era prácticamente imposible. De los tres tornillos allen que podéis ver el primero es para el sistema de reten de las bbs en caso de desgaste de la cámara, el segundo es para graduar el hop up y el tercero es de unión al reten del canon exterior.

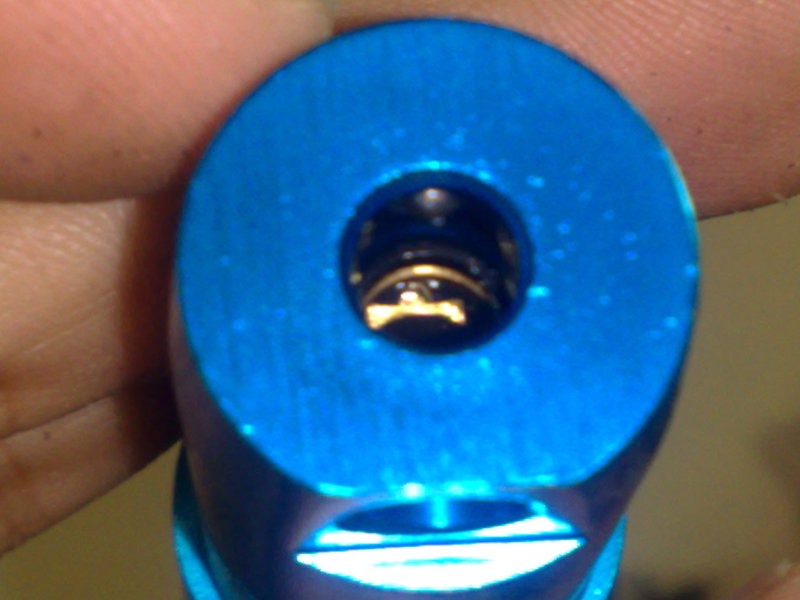

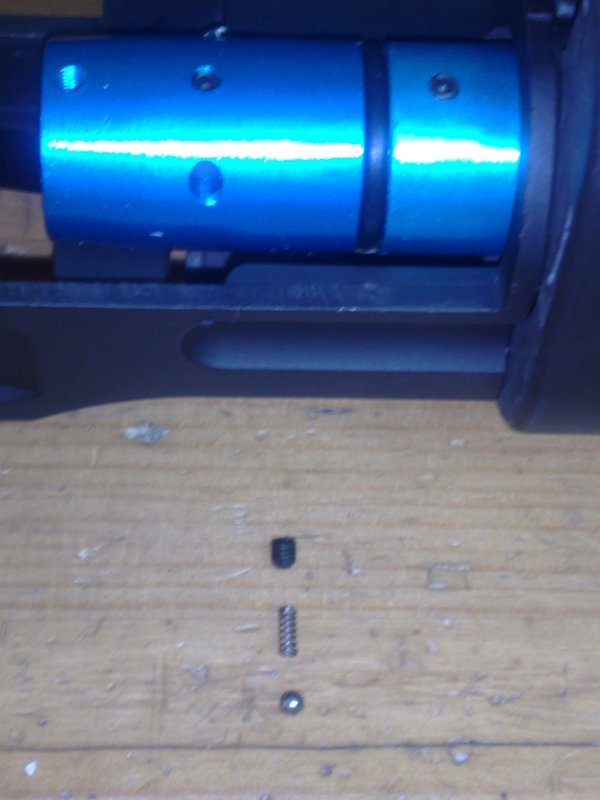

El sistema es sencillo, un tornillo que permite ajustar la presión que ejerce un muelle sobre un rodamiento que entra en la recamara...si tenemos en cuenta que el cargador del A&K es de alta capacidad y que la presión del cargador puede ser muy alta este sistema además sirve para evitar que las bbs por la tensión del cargador queden retrasadas en la cámara y se deformen al ser introducidas por el nozzle en la cámara.




Detalles del sistema.

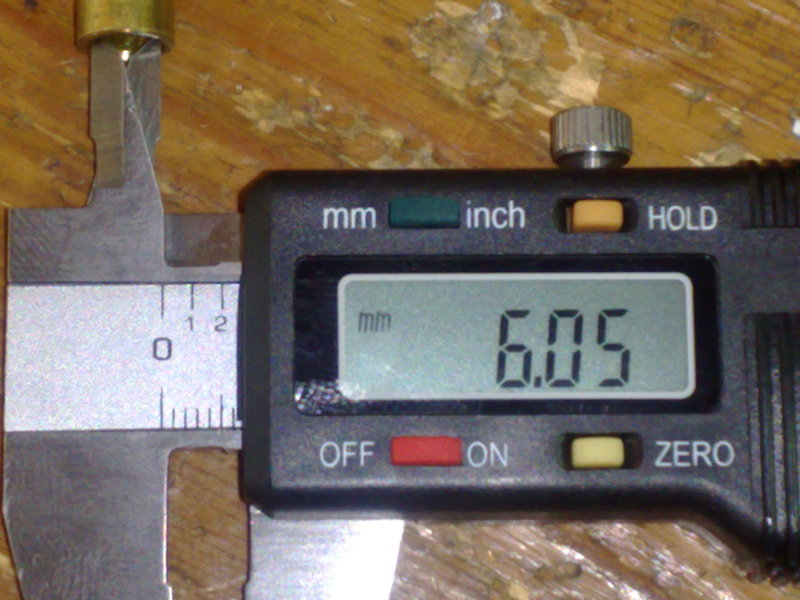

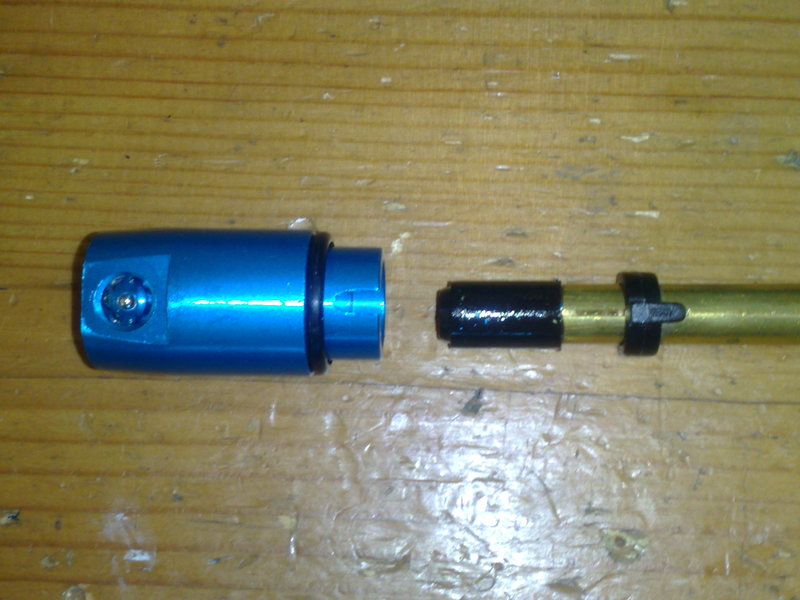

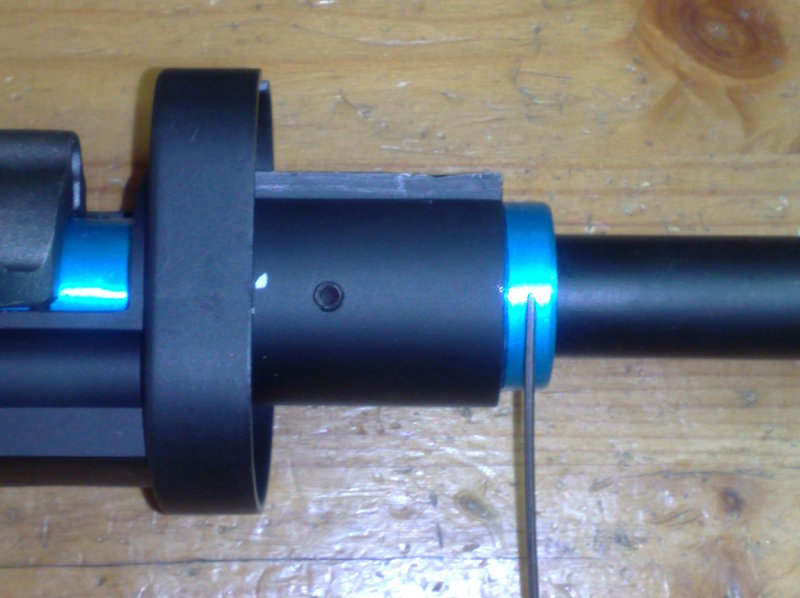

El canon corte AEG es de 6.05 mm de diámetro interior y en relación con la cámara del hop up solo merece la pena resaltar que el sistema de sujeción del canon ha pasado de hacerse mediante tortillería allen a cerrarse mediante una herradura de reten que queda inmovilizada al unir las dos partes de la cámara del hop up.








Antes de pasar al cajón de mecanismos os quiero mostrar el sistema de anclaje del canon exterior y es que , como en todas las replicas , siempre existe un punto débil. El sistema de anclaje salvo pequeñas diferencias es copiado al del Atoz y esto en principio no es malo , el problema es que de los
6 tornillos que posee el Atoz ( 4 anclan el canon exterior y 2 al recibidor ) el A&K prescinde de dos de ellos ,los que evitan que el canon exterior oscile de derecha a izquierda...quizás lo hicieron sabiendo que al colocar el guardamanos esta oscilación leve queda anulada , pero me parece un fallo garrafal después de ver como han evitado todos los problemas " viejos", generan uno "nuevo". De todos modos una vez montado el conjunto esto no afecta a las trayectorias de tiro como supuse en un principio , solo es algo a tener en cuenta.

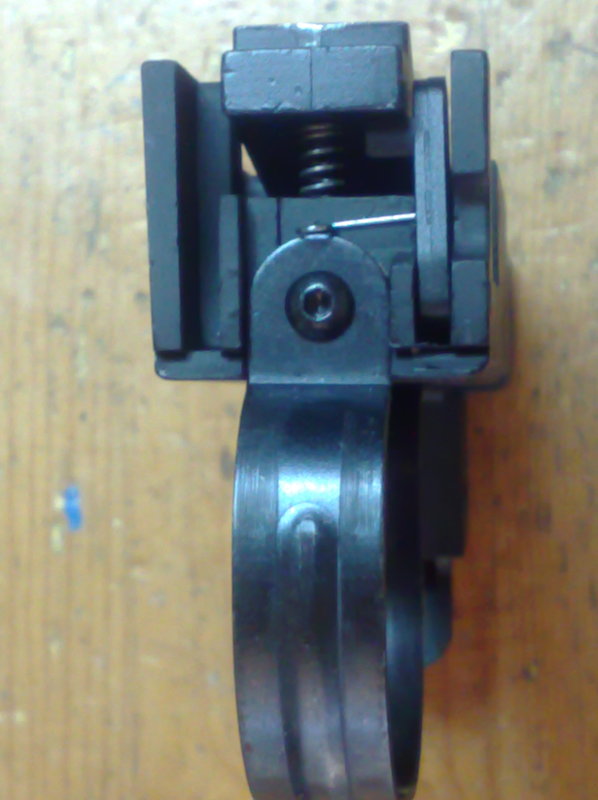

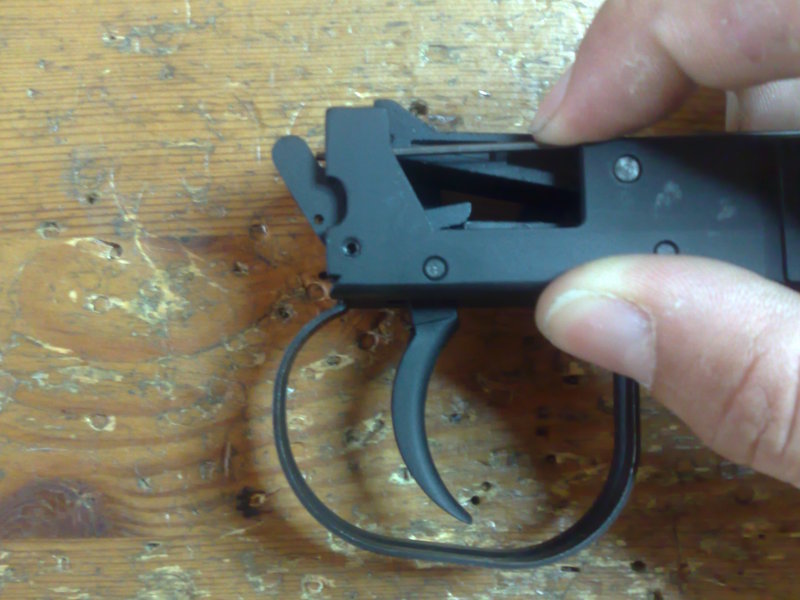

El cajón de mecanismos es totalmente metálico. Los sears son lo suficientemente duros para soportar la carga de un sp170 sin deformarse. El sistema de seguro esta copiado es el del King Arms , bastante mas sólido que el de Atoz y el gatillo apenas gana dureza al subirle la potencia.




Los muelles instalados para liberar la presión del trinquete del gatillo y el recuperador del sear de reten son bastante mas gruesos que en las versiones de Atoz y King Arms y alivian bastante la tensión del gatillo al cargar la replica.



Los pasadores encajan como un guante y algunos están remachados , axial que no tendremos problemas de pasadores que se salen tras disparar la replica como en el Atoz y el King Arms.

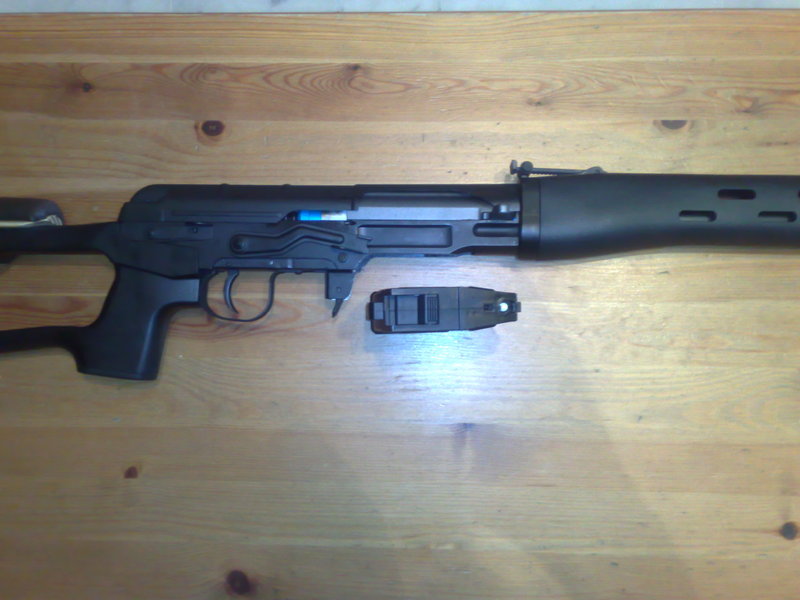

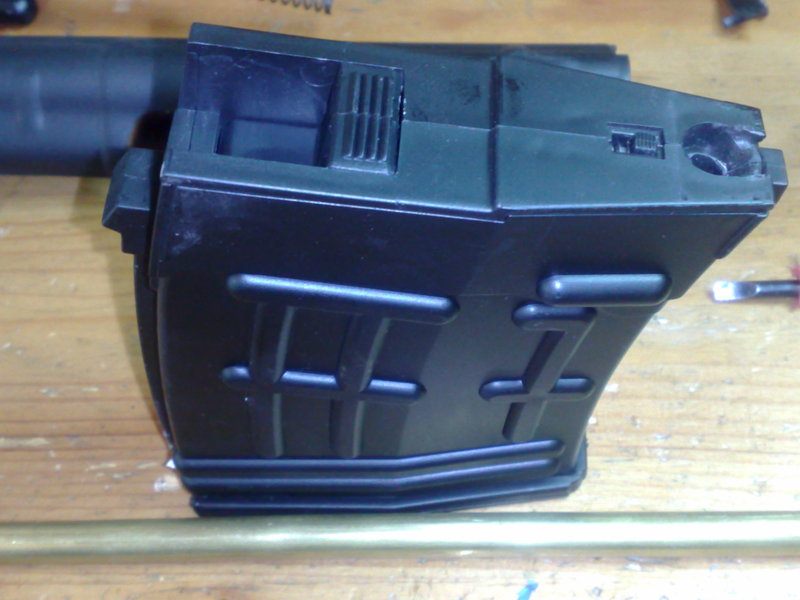

Para terminar, antes de las conclusiones finales os muestro un par de detalles del cargador y de los acabados de la replica.



Un detalle que se podría haber mejorado es pulir las rebabas de los moldes , pero por menos de 100 USD no se le pueden pedir peras al olmo.




Conclusiones finales

El Dragunov de A&K tiene muchos puntos a su favor , han solucionado casi todos los problemas que tenían las versiones a las que copia y han rematado la faena implementando algunas mejoras técnicas que le permiten sacar mas rendimiento a los internos y todo esto por un precio final de entre 120/150 euros con las piezas de upgrade incluidas. El balance final es totalmente positivo. Con un m170 ( 600fps ) una goma de hop up y algunas modificaciones el SVD de A&K nos permite alcanzar blancos a 80 metros con bastante precisión. De todos modos que nadie piense que este modelo se lleva de calle a sus hermanos mayores, los Atoz y los King Arms por acabados y por dureza de materiales me siguen pareciendo mejor replica, digamos simplemente que el SVD de A&K tiene una relación prestaciones/precio insuperables y si se puede pasar por alto el pobre acabado de la replica, esta es sin duda la mejor opción.



TEST DEL SVD A&k

Para terminar de complementar esta evaluación del SVD de A&K he decidido colgar algunos videos.


Cargar un SVD si no se tiene practica puede resultar doloroso y producir heridas en los dedos axial que este video os muestra a groso modo como cargar la replica sin desgraciarse en el intento Wink

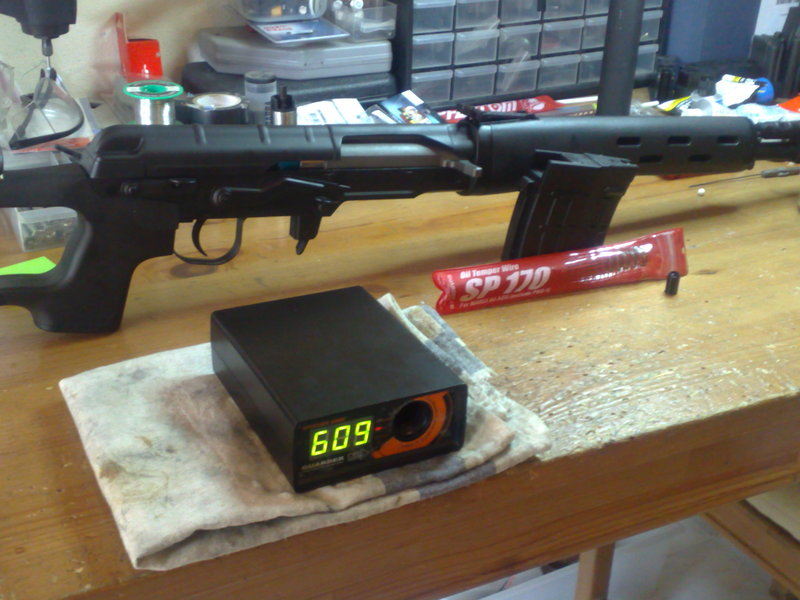

Os dejo también los test de potencia con un m160 de Guarder y un m170 de Guarder montados en la misma replica.

Y por ultimo os dejo el test de precisión , antes de verlo tened en cuenta que estos test se hicieron secuencialmente y de forma directa nada mas salir la replica de la mesa de reparaciones no tiene rodaje, ni ajustes , solo las modificaciones que estoy realizando en el conjunto de compresión, en el sistema de hop up chamber y canon (No están descritas en esta revisión).

El test se realizo disparando sobre el mástil de una farola medida en 52 metros con el telémetro una tanda de 5 disparos en un tiempo de 30 segundos . Se usan bolas de 0.36 madbull , en postura de pie, sin apoyo, sin mira telescópica y con viento cruzado..Los impactos se pueden escuchar perfectamente 3/5
No se como de concluyente puede ser , pero se hacen una idea de como se las gasta el bicho Wink























Artículo por: Mk23
