Montaje de puntero láser de HFC en una pistola

por Sniper

























Modelo H-621 universal

Advertencia: el uso de aparatos emisores de luz láser está sujeto a una serie de precauciones de seguridad. La radiación laser es PERJUDICIAL a una exposición directa a los ojos. Mantener alejado de los niños. UNIVERSO SNIPER AIRSOFT no se hace responsable de los posibles daños que se puedan producir por la inobservancia de éstas normas de seguridad.

Hemos escogido éste modelo de la casa HFC, por ser el que mayor calidad-precio nos ha entregado.

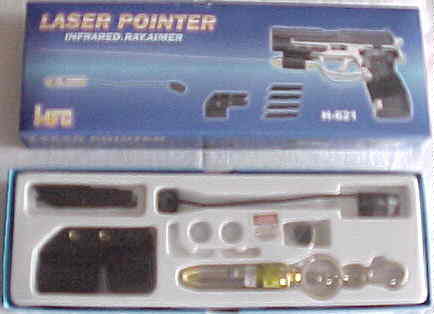

Aquí podeis ver el contenido de la caja una vez abierto:emisor laser (con llavero incluido),pilas, eslingas plásticas de ajuste,botonera exterior con cable,soporte de cañón,lente de repuesto y elástico de ajuste en el pistolete.

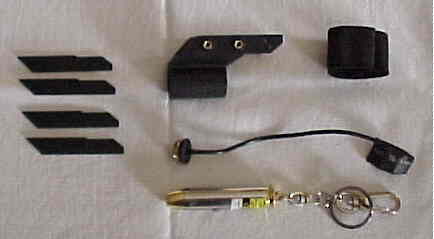

Una vez todo sacado de la caja, comprobamos que no nos falta nada...

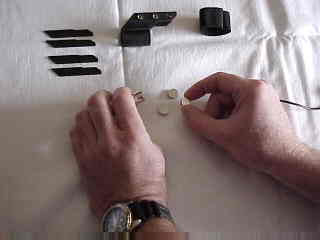

Y prodecemos a montarle las pilas al emisor laser. Comprueba la polaridad e introdúcelas con el signo "-"(negativo) hacia dentro, y el signo "+" hacia fuera tocando el tapón exterior de rosca.

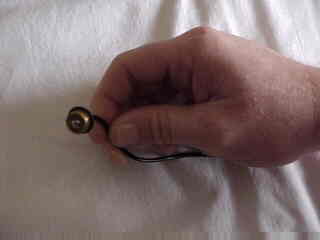

éste es el tapón exterior que se rosca en el compartimento de las pilas. De él sale el pulsador que va en el pistolete para accionar el emisor de luz...

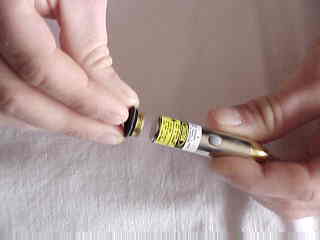

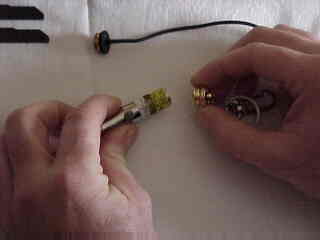

...y lo acercamos al compartimento de las pilas...

...para roscarlo lentamente y sin forzarlo, hasta que no pueda avanzar más.

Normalmente no llegará hasta el fondo, así que se quedará a unos dos mm de roscarse por completo al cuerpo del emisor.

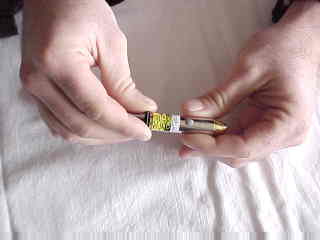

Y si todo ha ido bien, realizamos una pequeña prueba, accionando los dos pulsadores:el que está en el cuerpo del emisor, y el pulsador que está al final del cable que irá montado luego en el pistolete.

ésta es la pieza de encastre que va montada debajo del cañón.

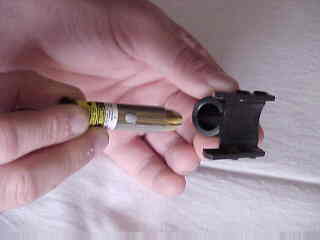

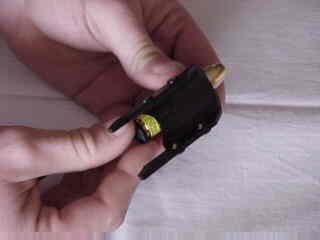

Es la hora de introducir el conjunto en éste montaje.Ojo porque el pulsador del emisor va hacia arriba, para que el montaje lo active...

...y lo deje enclavado, porque realmente lo que lo activará será el otro pulsador que va en el pistolete, es decir, van los dos montados en paralelo.

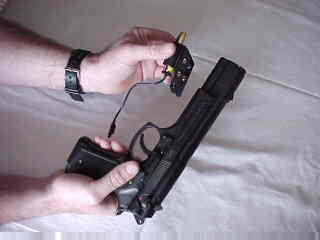

Procedemos a elegir el lugar donde más nos guste su posición en la pistola.

Según las instrucciones de la caja, ahora debes poner las tiras plásticas de ajuste, a cada lado del soporte y antes de montarlo en la pistola, una fina y una gruesa...

...pero nada más lejos de la realidad...

...y nos costó bastante trabajo, incluso abriendo los tornillos de ajuste al máximo.

Poned el montaje en el cañón y elegid a que altura quereis poner el puntero...

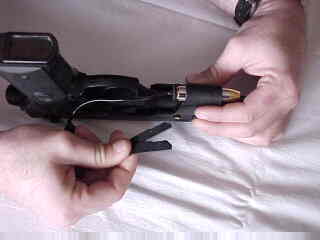

...y ahora introducid las tiras por los laterales...

...haciendo coincidir el chaflán con la parte delantera para su ajuste.

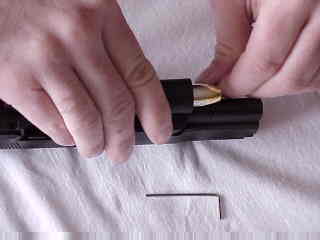

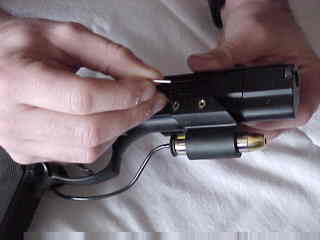

Y una vez realizado, apretad los tornillos con una llave Allen, lentamente y sin forzarlos, hasta que quede cogido.

Id retocando los dos lados a la vez, y encender el laser para colimarlo con la parte superior del punto de mira.

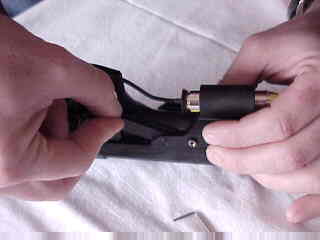

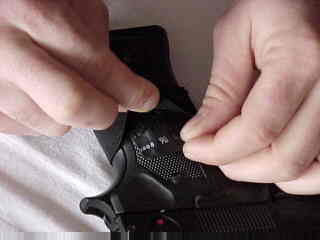

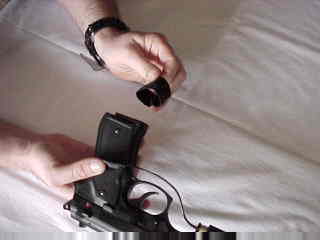

Una vez realizado esto, montad el elástico en el pistolete...

...e introducir el pulsador en el lado desde donde vayais a activarlo (con un dedo, canto de la mano, lateral,etc).

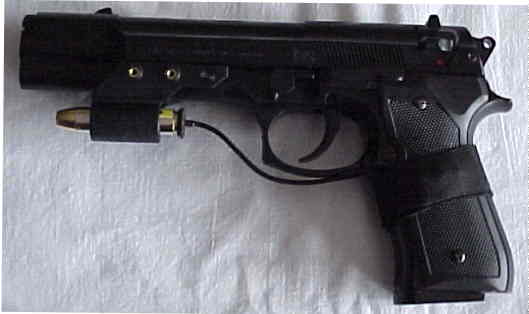

Y éste es el aspecto final. Desde luego que el arma gana en presentación. Con un laser bien colimado, puedes hacer eliminaciones desde largas distancias sin tener que preocuparte de usar el punto de mira.

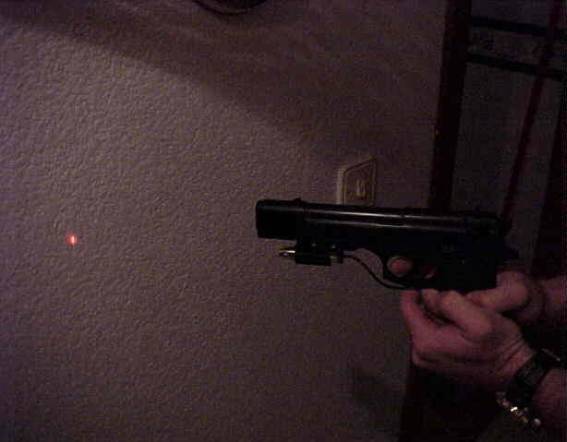

Y una pequeña prueba de muestra...

Artículo escrito por: Daniel J. Muñoz,© 1999,























Artículo por: Sniper
