ARTÍCULOS TÉCNICOS DE UNIVERSO SNIPER AIRSOFT















Mecanismos básicos de airsoft: Magna Blowback

por Sniper


























Desde 1993, el sistema blow back se empezó a incorporar en pistolas de airsoft.  Pioneros como la serie MGC Glock 17 y JAC Hi-power invadieron el mercado con este sistema deseado desde hacia largo tiempo por los tiradores.  Y la generacion de correderas fijas comenzó a desaparecer.  A pesar de que MGC y JAC fueron los primeros fabricantes en incorporar el sistema blow back en el mercado, su exito nunca igualará el sistema Magna blow back de Western Arms.  WA estrenó su sistema Magna blow back en 1994 con la Beretta 92F.  Este sistema esta bien considerado rindiendo muy bien en precisión, retroceso, fiabilidad, sincronización y consistencia.

Hasta ahora, sigue siendo el mejor sistema en el mercado. WA patentó el diseño y otros fabricantes como Tanaka y New MGC
pagan a WA para producir replicas con Magna blow back.  Realmente se aumenta el valor en el mercado de las replicas realizadas con esta marca.

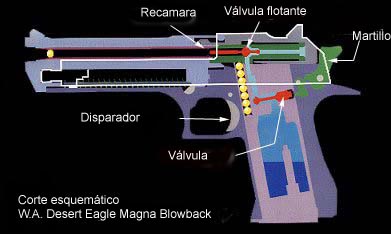

El Magna Blow Back actua por el gas a presión del cargador.  El gas se controla mediante el armazon inferior y la fuerza de retroceso generada en la corredera.  El movimiento de ésta se puede dividir en 4 etapas.

Fase 1

La válvula flotante es empujada hacia atras cuando la bola está en la recámara.  El gas es desviado para empujarla.

Fase 2

Cuando la bolita sale, la válvula flotante vuelve a su posición original, desviando el gas hacia la parte de atras.

Fase 3

Movida por el gas, la corredera es empujada hacia atras y el efecto blow back tiene lugar.

Fase 4

El mecanismo es empujado por el muelle y el proceso se completa.

El flujo de gas es controlado por el armazon tambien en 4 fases:


Fase A

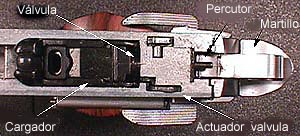

Vista superior del armazon con el cargador dispuesto
En posición de disparo, el martillo está montado y el cargador dispuesto.

Fase B

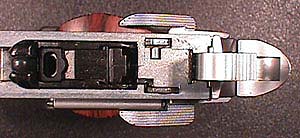

El martillo baja, golpeando la aguja percutora y ésta empuja la válvula para liberar el gas.

Fase C

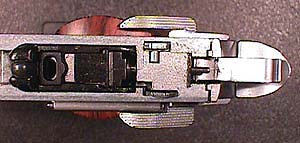

Disparo de la bolita y el retroceso tiene lugar en la corredera.

Fase D

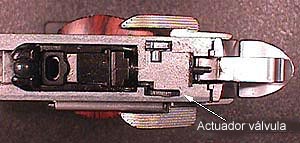

El retorno de la corredera presiona el Actuador de la valvula, cortando el paso del gas y completando un ciclo.
Como sistema de retroceso (blow back), Magna proporciona mejor accion del disparador, sensación de retroceso, precisión y fiabilidad.  De hecho, el sistema del cargador (suministro de gas) se modifica continuamente para conseguir niveles mas satisfactorios que los actuales--los cargadores con valvula tipo R; Cuando disparaba mi M93R de corredera fija, No podia imaginar que algo como el Magna Blow Back pudiera existir.  Si esto es una nueva generación de replicas de airsoft, ¿Que será la siguiente? (Esta coletilla es del autor, Nelson Chen www.dentrinity.com)

Nota:
El sistema Magna blow back esta patentado por Western Arms
España Patent No. ES2,098,845
Canada Patent No. 2,133,145
Europa Patent No. 0,647,825
Australia Patent No. 669,276
US Patent No. 5,476,087 / 5,477,843 / 5,655,510 / 5,664,552
Japón Patent No. 2,561,421 / 2,561,429 / 2,561,444 / 2,587,906 / 2,597,829

www.dentrinity.com



Artículo por: Jose M. Gutiérrez, aka HUM (Hágalo Usted Mismo), e-mail: jose482@arrakis.es

























Artículo por: Sniper
