ARTÍCULOS TÉCNICOS DE UNIVERSO SNIPER AIRSOFT

Subfusil H&K PDW/MP7
Cal. 4.6mm x 30

En ésta breve review, vamos a ver losdatos del prototipo de subfusil que espera en éstos momentos aparte de la KSKalemana, algunos cuerpos policiales del mundo, que ya se han interesado por él.No hace falta decir que los ingenieros de H&K se duermen en los laurels, yno hay mucho que decir de ésta arma, ya que hay todavía muchas partes enconstante renovación, desarrollo y mejora, y tal vez los datos que se esténproduciendo en éstos momentos, sean desvelados dentro de algunos años.

El acrónimo PDW, como sabréis algunode vosotros ya, viene del inglés 'Personal Defense Weapon' (arma de defensapersonal). Esto puede que confunda a los aficionados y a los seguidores deH&K, ya que es la tercera que recibe la denominación de 'PDW''así comotambién la recibieron en su día la MP5K-PDW, y el prototipo de la G11 PDW.

Lo que parece ser un diseño para competir en el marcado conla serie FN P90 en el calibre 5.7mm x 28, la MP7 es una mejora del éstesistema. A pesar de que a los ingenieros de Fabrique Nationale no se lespuede discutir por la realización de un estupendo trabajo, la P90 tiene unconocido y grave fallo: si se golpea en un cargador parcialmente cargadocon munición o en  el arma, loscartuchos que queden en el cargador se moverán dentro de éste, y el sistema dealimentación, que debe de girarlo 90 grados antes de dejarlos caer en larecámara, se desorienta, y el mismo cargador es el que se encarga de atascar elarma.

La grancantidad de uso de polímero otra vez, demuestra qué dirección del diseño delarma están tomando los ingenieros de HK. Con un cargador para 20 cartuchos quese inserta en el pistolete, o el opcional de 40 cartuchos, uno de los aspectosmás asombrosos del arma es su tamaño, o mejor dicho, su carencia . ¡Essolamente un poco más grande que una pistola SOCOM! . Luciendo una culata retractily una lente de punto rojo que evoca a la Eotech/Bushnell Holosight, la PDWtambién tiene una palanca de montar en forma de “T”, de alguna manera muyparecida a la de la serie M16.

El selector defuego con seguro y los modos semi y auto de fuego, como puede verse en la fotode arriba, llevan ya los iconos tipo “Navy Trigger Group”. El ROF (Rate Of FIRE),es decir, la cadencia del arma es muy alta: de 950 disparos por minuto, lo quenos da la increíble tasa de casi 16 disparos por segundo, o lo que es decir,que el cargador de 20 cartuchos los consumirá en 1.2 segundos. El PDW tiene un pistoletedelantero plegable. El cargador es del tipo en caja escalonada,  y la palanca de liberación del cargador debajodel anillo del guardamontes del gatillo, al igual que en la serie USP, estandoel botón en ambos lados.



Variascaracterísticas de la serie G36 están presentes en el PDW como podéis ver enlas fotos abajo. El uso de polímero, del cerrojo rotatorio y del sistema degases se refleja en la serie G36. El PDW es un recordatorio quintesencial del liderazgode HK en el diseño de armas de pequeño tamaño.

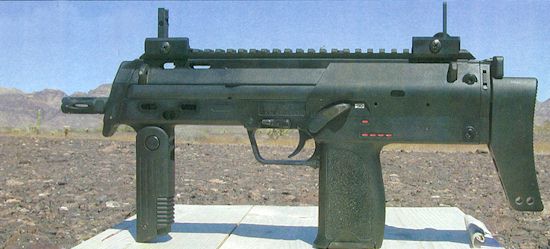

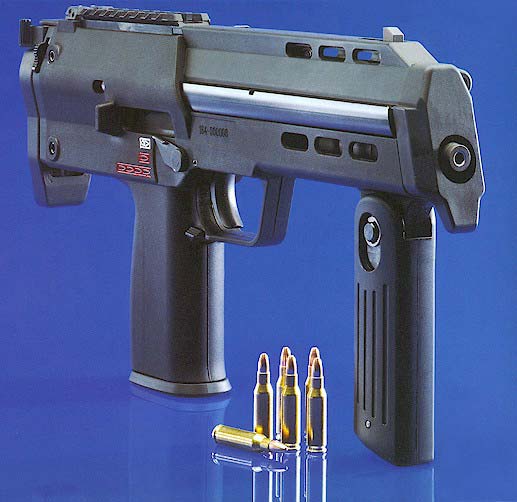

El PDW se le bautizó como MP7 (Machinen Pistol 7) ahora que llevaen producción 2 años. En la foto de abajo podemos ver la de preseries. Se puedever como la cantonera de la culata es más gruesa, bocacha apaga llamas, y miraabierta delantera.

Especificaciones técnicas de la PDW

Longitud total:

13.38 in./ 340mm (culata cerrada)

21.19 in./ 541mm (culata abierta)

Longitud del cañón:

7.09 in.

180mm

Largo:

1.89 in.

48mm

Alto:

6.77 in.

172mm

Sin el cargador (de 20 cartuchos):

2.64 lb.

1.20 kg

Con el cargador de 20 cartuchos:

2.86 lb.

1.30 kg

Con el cargador de 40 cartuchos:

3.39 lb.

1.54 kg



Diferentes posturas de encare con el MP7. Nótese la versatilidad de la misma, debida a su reducido tamaño y peso.



Especificaciones técnicas de la munición de 4.6 x 30

Longitud del cartucho:

1.5 in.

38mm

Peso del proyectil:

24.7 grains

1.6 g

Longitud de la vaina:

1.18 in.

30mm

Balística/Velocidad:

2379 fps

725 m/sec

Balística/Energía de salida:

312 ft/lb

420 julios

Composición del proyectil:

Copper plated solid steel bullet



Comparación entre la MP7 y la P90

Test:

MP7

P90

Penetración en bloque de gelatina a 50 m.*

280mm

230mm

Energía transferida a través de armadura**:

220 julios

180 julios

Penetración en Titanio/Kevlar*

>200m

140m

Energía trnasferida a través de la armadura a 100m**

115 joule

65 joule

* 20 % de gelatina en bloque de 300mm de espesor  ** 1.6mm de Titanio + 20 capas de Kevlar



Municiones de la MP7 y la P90



MP7 (4.6 x 30)

P90 (5.7 x 28)

Peso del proyectil:

24.7 grains

31 grains

Velocidad de salida:

2378 FPS

2346 FPS

Energía de salida:

310 f/lb



Penetración en Titanio/Kevlar (1.6mm Titanio/20 capas de Kevlar)

> 200 m

150 m

Rango máximo efectivo:

> 200 m

200 m







Arriba a la izquierda, los accesorios que se le pueden añadir al MP7.

Arriba a la derecha, la PDW en la portada de la revista del 1/1/00 Deutsches Waffen Journal.

A la izquierda, los ingenieros de la factoría de H&K de Oberndorf con un modelo de CAD de la PDW en la pantalla de un ordenador.

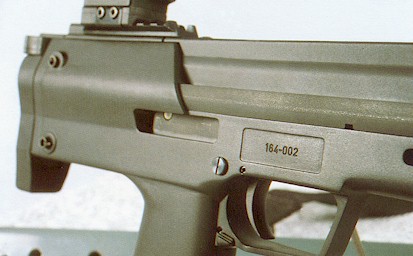

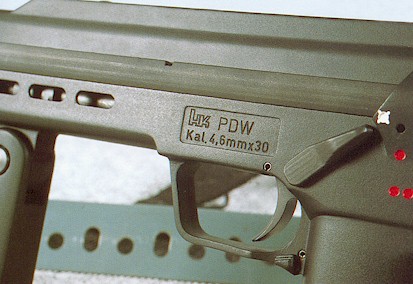

Lado izquiero del arma: los modelos de pre-producción se han montado con estos puntos rojos y blancos, pero en los modelos de serie serán reemplazados por los conocidos iconos de las balas. Nótese el botón de liberación del cargador del estilo de la USP.

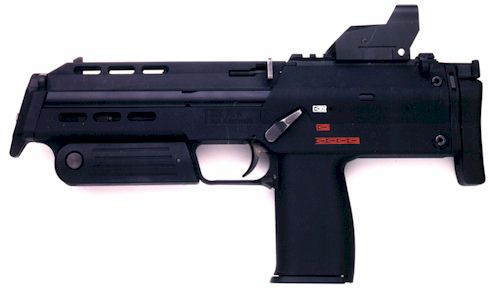

Lado derecho del arma.

      Primer plano de la retícula de punto rojo.

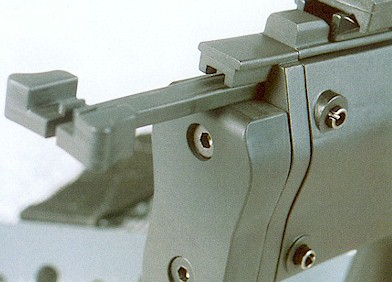

Palanca de montado del MP7 extendida. Directamente debajo está la culata retráctil.

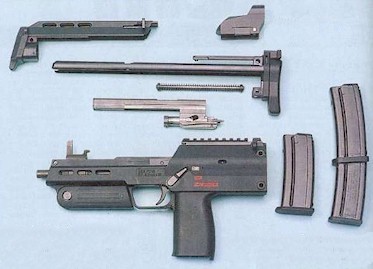

La MP7 se desemsambla en subconjuntos. A la derecha puede verse el cargador de 40 cartuchos.

Ensamblaje del cerrojo. Nótese que es tremendamente similar al del sistema del G36.

De izquierda a derecha, los cartuchos prototipos 1 y 2, el de producción, y finalmente el de fogueo.

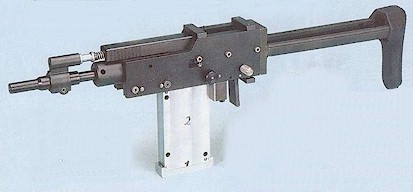

Prototipo de montaje de la MP7. Nótese la similaridad con el sistema de recuperación de gases del G36.

Artículo por: Sniper, UNIVERSO SNIPER AIRSOFT
