El Puxing PX777

por Lobo



























Antes  de  empezar  a  hablar  del  walkie  tenemos  que  ponernos  primero  en  situación.  Este  walkie  NO  es  un  pmr,  es  un walkie UHF  de  uso  NO  libre,  es  decir,  necesitamos  una  licencia  para  poder  operar  con  él.  Para  que  un  walkie  uhf  pueda  ser dado  de  alta  con  nuestra  licencia  de  radio  aficionado  debe  estar  aprobado  con  el  sello  CE,  cosa  que  ni  en  embalaje  ni en  el  walkie  lo  he  visto  por  ningun  lado,  jejeje.  Es  decir,  si  usas  este  walkie  es  bajo  tu  responsabilidad,  lo  único que  te  puede  pasar  es  que  si  te  pilla  la  GC  usándolo  en  la  calle  con  él,  pues  te  lo  pueden  quitar,  para  todo  lo demás,  usa  un  walkie  pmr.

PMR,  UHF,  macho  me  estás  liando:

Extraído  de  la  Wikipedia

Definición  de  PMR

PMR446  (Personal  Mobile  Radio,  446  MHz)  es  una  frecuencia  de  radio  que  se  encuentra  dentro  del  espectro  UHF  y  está abierto  para  el  uso  personal  sin  necesidad  de  licencia  en  la  mayor  parte  de  los  países  miembros  de  la  Unión  Europea. Es  preciso,  sin  embargo,  que  el  aparato  no  sea  modificado  y  que  la  antena  sea  la  del  transmisor  de  origen.

Definición  de  UHF

UHF  (siglas  del  inglés:  Ultra  High  Frequency,  frecuencia  ultra  alta)  es  una  banda  del  espectro  electromagnético  que  ocupa el  rango  de  frecuencias  de  300  MHz  a  3  GHz.  En  esta  banda  se  produce  la  propagación  por  onda  espacial  troposférica, con  una  atenuación  adicional  máxima  de  1  dB  si  existe  despejamiento  de  la  primera  zona  de  Fresnel.

Los  radioaficionados  también  cuentan  con  dos  bandas  UHF:
la  banda  de  70cm  entre  los  430  y  440  MHz,  y  con  carácter  secundario;  es  decir,  deben  compartir  las  frecuencias  con otros  servicios  y  no  son  prioritarios.

Esos  otros  servicios  pueden  ser  por  ejemplo  transmisores  de  baja  potencia  para  apertura  de  garages,  repetidoras  hogareñas de  televisión  y  dispositivos  de  comunicación  de  baja  potencia.
la  banda  de  23cm  en  1200  MHz  etc,  etc.

 Si  os  queréis  leer  todo  el  tocho  aquí:

http://es.wikipedia.org/wiki/UHF

http://es.wikipedia.org/wiki/PMR446

 Básicamente  con  éste  walkie  nos  podemos  comunicar  perfectamente  con  dispositivos  uhf  y  pmr,  porque  abarca  el  rango  de  frecuencias  de  la  400  a  la  470.  Estando  el  pmr  con  446  dentro  de  este  rango.

 Los  walkies  pmr  (Motorola  talkabout  y  demás)  sólo  funcionan  con  8  canales,  y  dependiendo  del  modelo,  aunque  actualmente  en  la  mayoría,  te  permite  meterle  subtonos  o  subcanales.

 Os  pongo  una  tabla  de  equivalencias  de  los  canales  que  usan  los  walkies  pmr  europeos  con  las  frecuencias  UHF:

 Canal  Frecuencia  (MHz)
 1  446.00625
 2  446.01875
 3  446.03125
 4  446.04375
 5  446.05625
 6  446.06875
 7  446.08125
 8  446.09375

 Además  de  las  frecuencias  europeas  con  este  walkie  también  te  puedes  comunicar  con  pmr  americanos  (FRS).  Con  esto  te  evitas  el  problema  que  hay  de  comunicación  entre  los  pmr  europeos  y  americanos,  ya  que  los  americanos  trabajan  en  otro  rango  de  frecuencias  distintos  a  los  europeos,  pero  con  el  puxing  abarcas  ambos.

 Canales  FRS
 Canal  Frecuencia(MHz)
 1  462.5625
 2  462.5875
 3  462.6125
 4  462.6375
 5  462.6625
 6  462.6875
 7  462.7125
 8  467.5625
 9  467.5875
 10  467.6125
 11  467.6375
 12  467.6625
 13  467.6875
 14  467.7125

 Más  o  menos  explicando  por  encima  la  teoría  pasamos  a  ver  a  fondo  este  walkie.


 El  puxing  777,  es  la  copia  china  de  la  famosa  marca  ALAN,  concretamente  el  modelo  alan  CT-200  (unos  150€  mas  o  menos  en  el  mercado,  dependiendo  de  la  tienda).  El  alan  ct-200  actualmente  está  descatalogado  por  el  nuevo  210,  pero  no  vamos  más  entrar  a  fondo  en  ese  tema.

 alan  ct200:

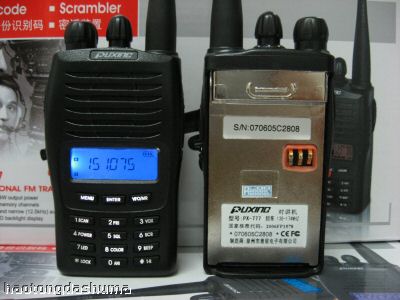

 puxing  777:



 El  puxing  777  tiene  un  coste  de  unos  50€  puesto  en  tu  casa,  así  que  es  una  solución  muy  razonable  par  el  que  quiera  un  walkie  UHF  de  aspecto  profesional  y  con  mayor  potencia  de  emisión  que  cualquier  pmr.  (http://www.409shop.com/409shop_product.php?id=102049)


 Presentación  del  producto

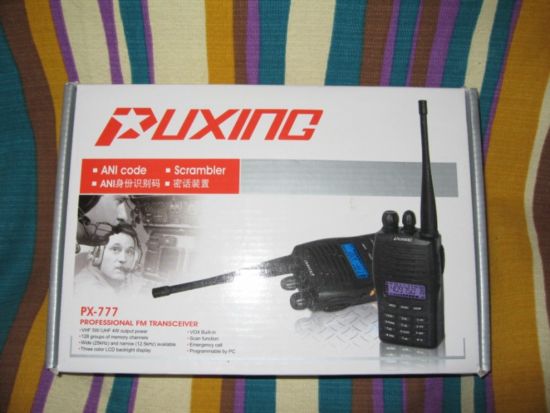

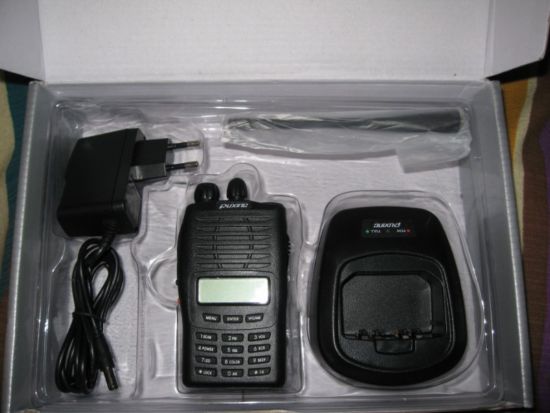

 Con  una  caja  bastante  llamativa,  el  walkie  tiene  un  empaquetado  correcto,  una  vez  abierta  la  caja  nos  encontramos  con  el  walkie  y  el  resto  de  componentes.



 El  walkie,  una  batería  de  1200Mah  de  litio,  una  antena,  un  clip  para  el  cinturón,  el  cargador,  una  base  para  poner  el  walkie  con  indicación  del  nivel  de  carga  y  un  manos  libres.

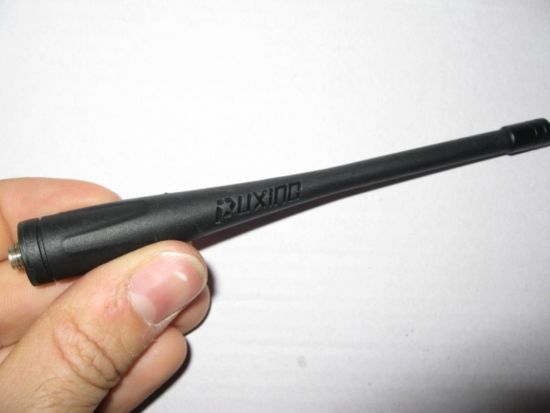

 detalle  de  la  antena:



 Me  ha  resultado  muy  curioso  que  el  cargador  tiene  el  formato  de  doble  pin  de  España,  así  que  no  necesitarás  ningun  adaptador  para  conectarlo  en  cualquier  enchufe.

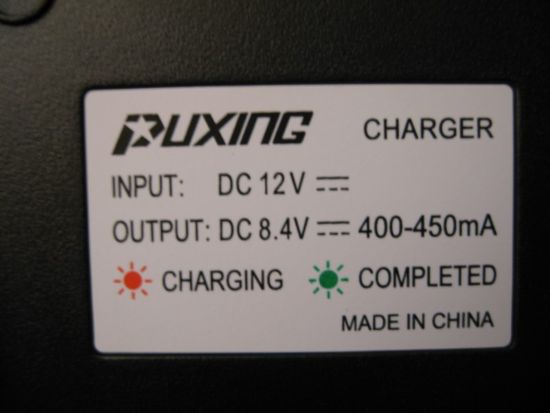

 detalle  del  cargador  y  la  base:



 El  manual  del  producto  es  bastante  extenso,  lo  malo  que  para  el  que  no  domine  el  idioma  de  Shakespeare  o  el  de  Jackie  Chan,  lo  va  a  tener  crudo.  Pero  como  comenté  anteriormente  este  walkie  es  una  copia  idéntica  del  alan  ct-200  y  podemos  encontrar  un  manual  completo  en  castellano  en  la  web  de  alan  midlan,  en  formato  pdf.

 El  walkie

 Con  unas  dimensiones  de  100  x  55.5  x  31mm  y  un  peso  de  tan  solo  225g  este  walkie  te  cabe  perfectamente  en  la  palma  de  la  mano,  es  de  similar  tamaño  a  cualquier  pmr  con  la  salvedad  de  que  le  puedes  adaptar  otra  antena.  Tiene  una  potencia  de  5w  de  emisión,  lo  cual  le  confiere  un  gran  alcance  comparándolo  con  otros  walkies  del  segmento  y  evidentemente  no  lo  comparamos  con  los  pmr,  ya  que  éstos  solo  emiten  a  0.5w.

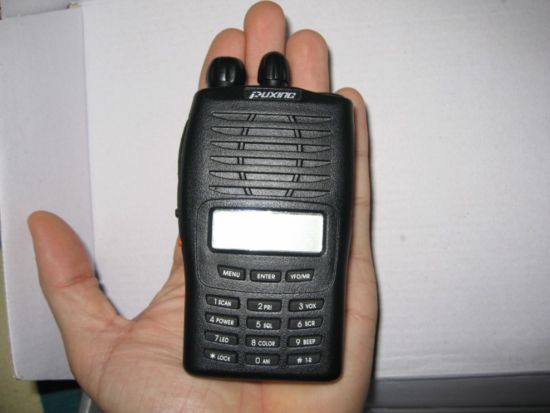

 walkie  sin  la  antena:



 El  tacto  del  terminal  es  bastante  duro,  tiene  un  gran  acabado  en  los  plásticos,  tanto  el  de  las  carcasas,  como  el  que  comprende  al  teclado  o  el  de  los  potenciómetros.  En  general  la  impresión  que  da  al  verlo  y  al  tocarlo  es  de  dureza  y  resistencia.

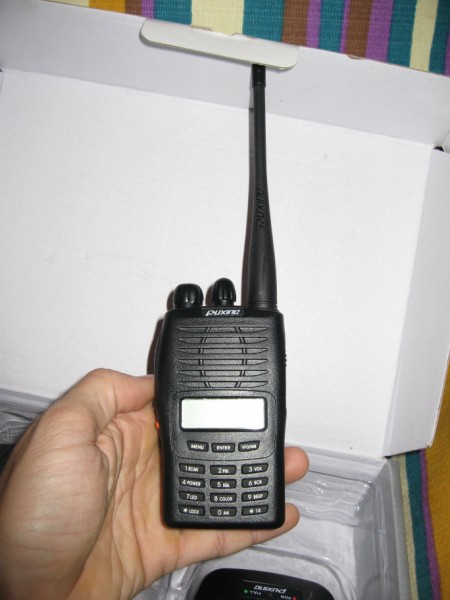

 walkie  con  la  antena:

 El  walkie  posee  dos  potenciómetros  o  ruletas,  uno  con  el  que  nos  sirve  para  encender  y  regular  el  volumen,  y  otro  para  navegar  por  los  elementos  del  menú  o  para  seleccionar  las  frecuencias.  Junto  a  los  potenciómetros  encontramos  el  conector  de  la  antena  tipo  SMA  hembra,  la  antena  simplemente  entra  en  el  conector  a  rosca.

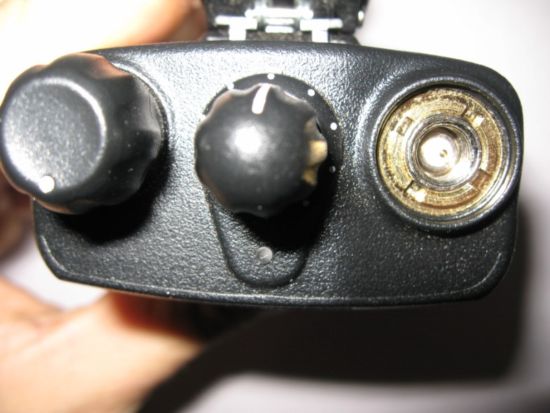

 detalle  del  conector  de  la  antena  y  potenciometros:


 El  teclado

 El  teclado  del  walkie  es  retroiluminado,  posee  una  tecla  de  menú  en  la  cual  accedemos  al  menu  del  walkie,  una  vez  pulsada  esta  tecla  o  bien  movemos  la  ruleta  de  selección  o  elegimos  la  opción  que  queramos  en  la  tecla  para  elegir  la  funcion  que  queramos  configurar(si  os  fijais  al  lado  de  cada  numero  tiene  unas  letras,  que  indican).

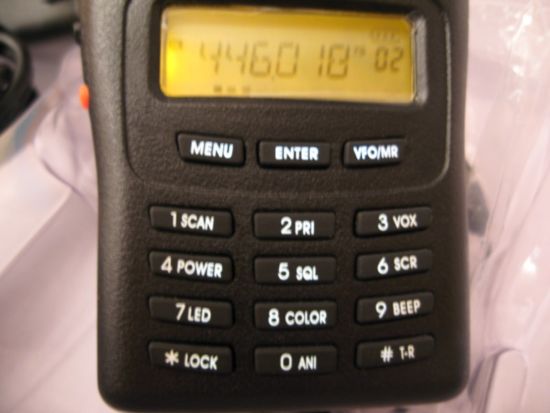

 detalle  del  teclado:


 La  pantalla

 La  pantalla  es  retroiluminada,  y  se  le  puede  cambiar  el  color,  tiene  para  elegir  3  tipos  de  colores,  pero  a  mí  el  que  más  me  mola  es  el  moradito  JorrLL.  En  la  pantalla,  nos  muestra  el  estado  de  la  batería,  la  frecuencia  en  la  que  estamos  y  el  número  de  memoria  (llamado  VFO  en  el  walkie)  y  la  intensidad  de  la  señal

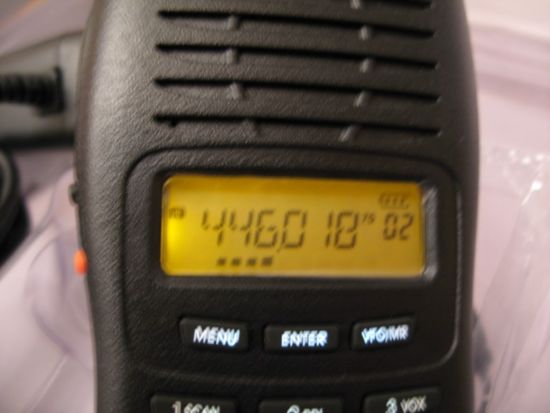

 detalle  de  la  pantalla:


 Cambiar  de  frecuencia  es  sumamente  fácil,  simplemente  estando  en  la  pantalla  principal  con  tan  solo  girar  la  ruleta  podremos  ir  cambiando  de  frecuencia  o  bien  podemos  directamente  teclear  el  número  de  la  frecuencia  que  queramos  usar.  Dispone  de  un  modo  de  búsqueda  tanto  en  frecuencias  como  en  memorias.  Personalmente  yo  tengo  memorizada  tanto  la  tabla  de  canales  de  los  walkies  PMR  como  los  FRS,  así  simplemente  si  tengo  que  buscar  un  canal  solo  tengo  que  mover  la  ruleta  en  las  frecuencias  que  tengo  memorizadas.  El  terminal  posee  una  tecla  de  lock,  que  manteniéndola  pulsada  durante  dos  segundos  nos  permite  bloquear  y  desbloquear  el  teclado.

 Particularmente  no  voy  a  entrar  más  a  fondo  en  las  funciones  del  walkie,  ya  que  si  os  soy  sincero  no  se  ni  la  mitad  de  cosas  que  hace  y  se  que  son  un  monton,  como  el  tema  de  los  subtonos,  codificar  canales,  funcion  vox  y  un  pisto  de  cosas  más  que  realmente  a  nosotros  no  nos  hacen  falta.

 La  batería  y  el  cargador

 Para  mi  gusto  lo  mejor  del  walkie  sin  duda  es  su  batería,  con  una  capacidad  de  1200  mah,  7.4v  y  litio,  permiten  al  puxing  mantenerse  encendido  durante  largos  periodos  de  tiempo.  Concremante  en  mi  caso  me  lo  compré  en  septiembe  del  2008  y  se  gastó  la  bateria  en  enero  de  este  año  (usándolo  solo  los  domingos  de  las  partidas,  dejandolo  apagado  y  sin  volver  a  cargarlo).

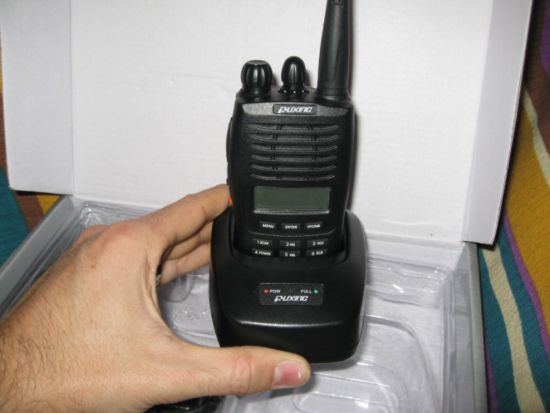

 walkie  conectado  en  el  cargador:




 Como  en  otros  modelos  similares  en  este  segmento,  la  bateria  posee  un  doble  clip  de  liberación,  uno  a  cada  lado  para  desconectarla  del  walkie,  esta  batería  trae  el  anclaje  para  ponerle  el  clip  para  enganchar  el  walkie  al  cinturón.  No  hay  que  quitar  la  batería  del  walkie  para  poder  cargarla,  simplemente  introducimos  el  walkie  en  posición  vertical  sobre  el  cargador  y  cuando  el  led  de  indicación  se  ponga  verde,  la  batería  estará  completamente  cargada.

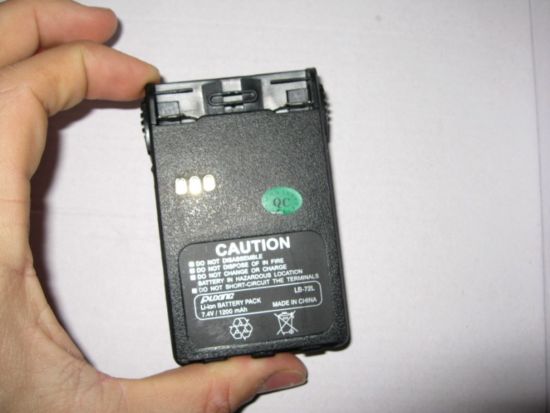

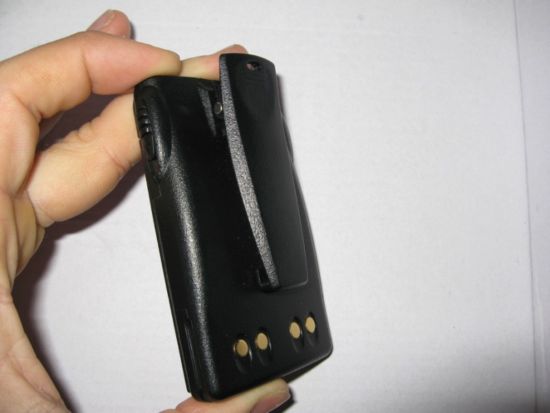

 detalle  de  la  bateria:

 Conectar  un  manos  libres

 Me  ha  gustado  mucho  el  detalle  de  la  tapa  para  el  manos  libres,  y  es  que  en  un  lateral  del  walkie  tiene  una  protección  engomada  que  para  acceder  a  ella  hay  que  liberar  un  tornillo  plano  que  trae  roscado.  Así  que  si  en  un  momento  dado  no  queremos  usar  un  manos  libres  basta  con  poner  la  tapita  para  que  no  le  entre  suciedad  en  los  conectores  (yo  he  perdido  el  tornillo  jeje).  Cualquier  manos  libres  tipo  kenwood  o  alan  entra  perfectamente  en  el  walkie

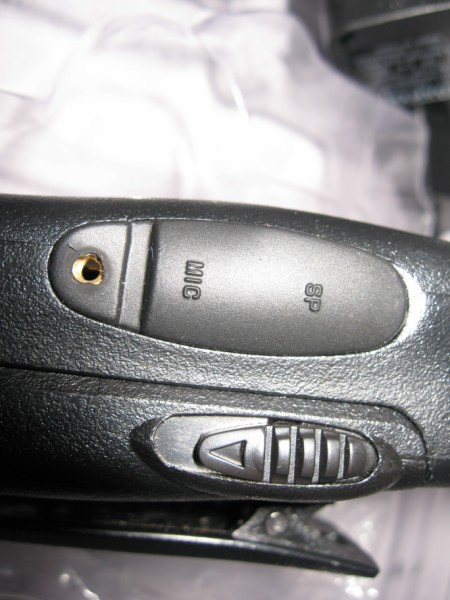

 detalle  del  conector  del  manos  libres:

 De  serie  trae  un  manos  libres  muy  parecido  al  de  cualquier  teléfono  móvil,  no  es  que  sea  de  gran  calidad  pero  hace  su  justa  función.

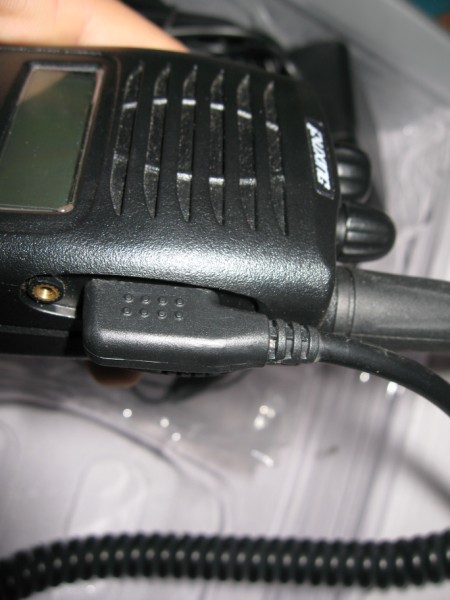

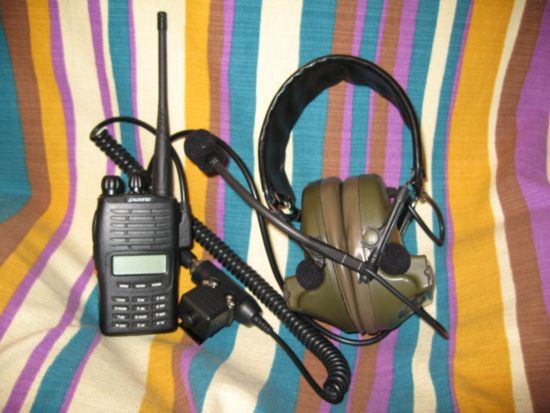

 manos  libres  conectado:



 manos  libres  que  viene  con  el  walkie:



 Emisión  /  recepción

 Aquí  es  donde  el  puxing  777  saca  pecho,  este  walkie  tiene  un  alcance  de  unos  10kms  aproximadamente,  aunque  claro  siempre  depende  de  los  obstáculos  y  la  localización  de  donde  estés.  He  hecho  varias  pruebas  y  me  he  sorprendido  bastante  del  alcance  y  calidad  de  sonido  que  tiene  el  walkie.  Concretamente  probé  el  walkie  estando  mi  padre  en  casa  y  yo  a  una  distancia  de  unos  12  kms  y  hablábamos  perfectamente.  He  de  decir  también  que  mi  casa  está  en  la  parte  más  alta  del  pueblo  y  donde  yo  estaba  tenía  contacto  visual  y  el  equipo  que  estaba  usando  mi  padre  era  una  radio  base  profesional,  pero  el  resultado  de  las  pruebas  fue  realmente  satisfactorio,  quedándonos  ambos  bastante  sorprendidos  de  la  fuerza  del  “bichillo”.  El  altavoz  del  walkie  tiene  mucha  potencia,  llegando  a  ser  molesto  si  lo  pones  a  tope.


 En  conclusión,  si  lo  que  quieres  es  un  walkie  potente,  barato,  duro  y  muy  muy  completo,  esta  es  tu  elección.  Eso  si  ¡  acuerdate  de  que  no  es  un  PMR  eh  ¡



 Lo  bueno:
 Es  barato
 Muy  configurable
 Ancho  de  banda  de  400-470mhz
 MUY  potente
 Gran  calidad  de  sonido

 Lo  malo
 No  tiene  manual  en  castellano
 Si  no  has  usado  este  tipo  de  walkie  te  vas  a  liar  un  poco  al  principio
 No  es  bibanda,  no  lo  puedes  usar  como  VHF
